[포토센서] KPS-CT 시리즈 검출방식, 검출물체, 전원

건흥전기 포토센서 KPS-CT 시리즈



1. KPS-CTV (수직)

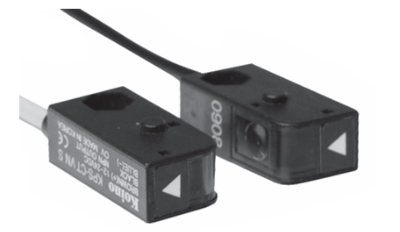

KPS-CTV 포토센서



검출 방식 : 투과형

검출 거리 : 1.5m (max)

검출 물체 : 지름6mm 이상의 불투명체

전원 : 12 ~ 24VDC ± 10% RIPPLE 최대 10% 이하

소비 전류 : max 40mA ( 발광부 : Max 20Ma, 수광부 : Max 20mA )

응답 시간 : 1 ms 이하

동작모드 : Dark On

표시등 : output On 일 때 Red LED "ON"

광원 : 적외발광 다이오드 (940m)

내 전압 : 500VAC(50/60Hz)에서 1분 동안

내 진동 : 10~55 Hz(주기 1분 동안) 복진폭 1.5mm, X, Y, Z 각 방향 2시간

내 충격 : 500 ㎨ (50G) X, Y, Z 각 방향 2시간

절연 저항 : 20MΩ 이상 (500VDC 절연 저항계)

사용 주위 온도 : - 20℃ ~ + 60 ℃ ( 결빙이 되지 않는 상태 기준 )

사용 주위 조도 : 백열광 : 3,000lx, 태양광 10,000lx 이하



2. KPS-CTH (수평)

KPS-CTH 포토센서



검출 방식 : 투과형

검출 거리 : 1.5m (max)

검출 물체 : 지름6mm 이상의 불투명체

전원 : 12 ~ 24VDC ± 10% RIPPLE 최대 10% 이하

소비 전류 : max 40mA ( 발광부 : Max 20Ma, 수광부 : Max 20mA )

응답 시간 : 1 ms 이하

동작모드 : Dark On

표시등 : output On 일 때 Red LED "ON"

광원 : 적외발광 다이오드 (940m)

내 전압 : 500VAC(50/60Hz)에서 1분 동안

내 진동 : 10~55 Hz(주기 1분 동안) 복진폭 1.5mm, X, Y, Z 각 방향 2시간

내 충격 : 500 ㎨ (50G) X, Y, Z 각 방향 2시간

절연 저항 : 20MΩ 이상 (500VDC 절연 저항계)

사용 주위 온도 : - 20℃ ~ + 60 ℃ ( 결빙이 되지 않는 상태 기준 )

사용 주위 조도 : 백열광 : 3,000lx, 태양광 10,000lx 이하



관련자료 다운로드

KPS-CT 시리즈 특징

· UL 인증, RoHs 제품, CE승인제품

· 초소형 센서

· Parts Feeder 와 같은 곳에 장착해서 부품검출에 사용함

· 다양한 형태의 SLIT 제공(별매품)

· All models of input are class 2.

· Surrounding air temperature 40.

· Pollution degree 3 environment.
